锂枝晶生长的诱因及其影响
温馨提示：
本文最后更新于 2025年02月04日，已超过 416 天没有更新。若文章内的图片失效（无法正常加载），请留言反馈或直接联系我。
锂枝晶生长是锂电池（尤其是锂金属电池）中的一种常见且危险的现象，其形成会导致电池短路、容量衰减甚至起火爆炸。以下是触发锂枝晶生长的关键条件及其机制：
1. 高电流密度充电（快充）
原因：
快充时电流密度过大，锂离子（Li⁺）在负极（如石墨或锂金属）表面快速沉积。若离子扩散速度跟不上沉积速度，局部区域会形成锂的“堆积”，最终生长为尖锐的枝晶。
后果：
枝晶可能刺穿隔膜，导致正负极直接接触，引发内短路。- 典型场景：
电动汽车快充时，若电池管理系统（BMS）未动态调控电流，枝晶风险显著增加。
2. 低温环境
- 原因：
低温下电解液黏度增大，锂离子迁移速率降低，导致离子在负极表面分布不均，优先沉积在“热点”区域，形成枝晶。 - 实验数据：
研究表明，-20°C 环境下充电，锂枝晶的生长速率比常温快 3~5 倍。
3. 过充或过放
- 过充：
- 电压超过电池设计上限时，过量锂离子被迫沉积到负极，超出其容纳能力，形成枝晶。
- 例如，石墨负极的理论容量为 372 mAh/g，过充会导致锂金属在表面析出。
- 过放：
- 过度放电可能导致负极铜集流体溶解，后续充电时铜离子与锂共沉积，形成金属锂枝晶。
4. 电池老化与结构缺陷
- 电极材料退化：

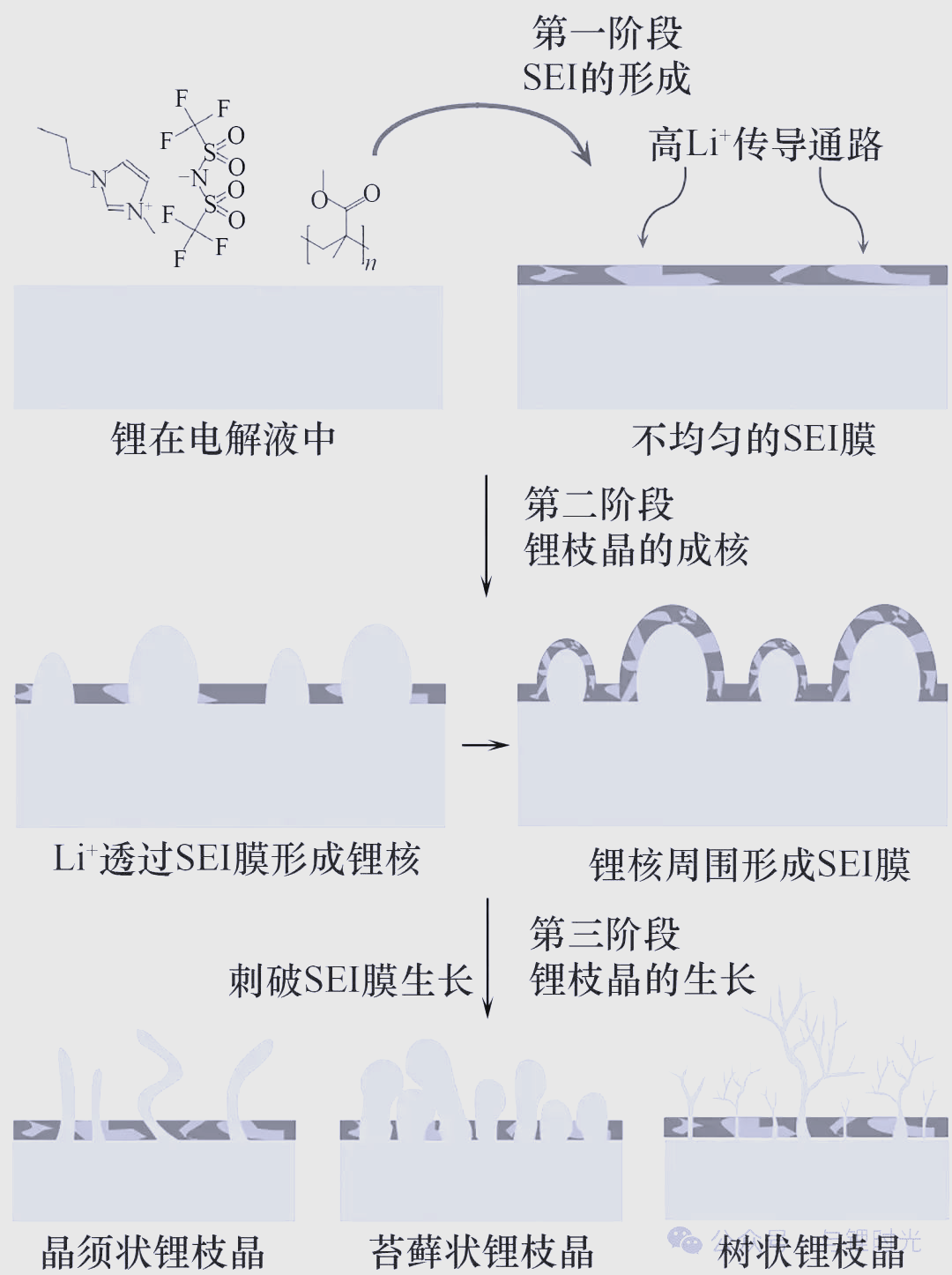

长期循环后，负极（如石墨）可能因体积膨胀/收缩出现裂纹，表面SEI膜（固态电解质界面）破损，锂离子在破损处集中沉积，形成枝晶。 - 隔膜缺陷：
隔膜孔隙不均匀或存在微裂纹时，局部电流密度异常，加速枝晶生长。
5. 电解液成分与稳定性
- 电解液不匹配：
- 传统碳酸酯类电解液与锂金属的兼容性差，易被还原分解，形成不稳定的SEI膜，导致锂沉积不均匀。
- 缺乏抑制枝晶的添加剂（如LiNO₃、氟代碳酸乙烯酯等）。
- 浓度极化：
电解液中锂盐浓度过低或分布不均时，离子传输受限，加剧枝晶形成。
6. 固态电池中的特殊条件
- 界面接触不良：
固态电解质与电极的物理接触不紧密，导致局部电流密度过高，引发锂枝晶沿晶界或缺陷处生长。 - 机械应力：
充放电过程中锂金属的体积变化可能破坏固态电解质结构，形成枝晶通道。
锂枝晶的后果
- 短路：刺穿隔膜，引发热失控。
- 容量衰减：活性锂被枝晶“锁死”，无法参与后续循环。
- 安全性风险：枝晶断裂后形成“死锂”，与电解液反应产热，可能触发燃烧。
抑制锂枝晶的策略
- 优化充电策略：
- 采用脉冲充电、恒压-恒流（CC-CV）分段充电，降低电流密度。
- 避免低温或高SOC（电量）下快充。
- 改进电解液：
- 使用高浓度锂盐电解液或添加成膜添加剂（如FEC、VC），稳定SEI膜。
- 开发新型电解液（如离子液体、局部高浓度电解液）。
- 电极材料设计：
- 采用三维多孔结构负极（如硅碳复合、锂合金），均匀锂离子分布。
- 固态电解质涂层（如Li₃PS₄、LiPON）保护锂金属负极。
- 先进监测技术：
- 原位检测手段（如中子衍射、超声成像）实时监控枝晶生长。
总结
锂枝晶生长的核心触发条件是锂离子沉积不均匀，主要受电流密度、温度、电解液稳定性、电极结构等因素影响。未来通过材料创新（如固态电解质）和智能充电管理，有望从根本上抑制枝晶问题，推动高能量密度电池（如锂金属电池）的安全应用。
正文到此结束
- 本文标签： 新能源 充电 起火
- 本文链接： https://t-leader.cn/article/7
- 版权声明： 本文由站长原创发布，转载请遵循《署名-非商业性使用-相同方式共享 4.0 国际 (CC BY-NC-SA 4.0)》许可协议授权
